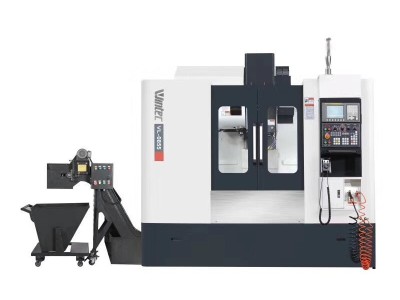

台湾大侨WINTEC立式加工中心VL-0855


品牌: 大侨WINTEC
控制器: FANUC
三轴行程: 850/550/580mm
主轴转速: 10000rpm
单价: 1000000.00元/台
起订: 1 台
供货总量: 2 台
发货期限: 自买家付款之日起 30 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2024-05-14 14:22
浏览次数: 46

公司基本资料信息
详细说明


台湾大侨WINTEC立式加工中心VL-0855

WINTEC型号单位VL-0855
工作台工作台尺寸mm1000×550
X/Y/Z轴行程mm850/550/580
工作台载重量kg750
主轴鼻端到工作台面距离mm130-710
T-槽尺寸(槽×宽×距离)mm5×18×100
主轴主轴鼻端锥度
BT-40
主轴中心到立柱距离mm600
主轴转速rpm10000
马达主轴马达(con/30min)kw7.5/11
三轴马达kw1.8/1.8/3.0B
进给速率快速移位m/min36/36/30
切削移位m/min1-10000
自动换刀系统刀库型式
机械手式
刀具数pcs24
刀具最大直径mm80
刀具最大长度mm300
刀具最大重量kg7
其他气压需求kg/cm²6
动力需求KVA20
水箱容量L300
机器重量kg6100
占地空间(L×W×H)mm2600×2775×2650

1.本机台床身、立柱、主轴箱等关键零部件均采用米汉纳(密烘)铸件,组织稳定,永久保持质量。铸件经过有限元素分析法计算机计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性。

2.采用线性导轨支撑,可支撑负荷,快速移动,确保定位精准。

3.底座宽阔,立柱为箱形结构体,鞍座加宽加长,重负荷全支撑设计,结构坚实,可确保加工时之重负荷能力。

4.主轴箱内以肋骨强化结构,主轴箱与立柱接触长度比率适当,提供主轴之稳固支撑。

5.三轴马达与精密高速滚珠螺杆直接传动,增强刚性及提高精密度。

6.三轴采线性导轨,具有高刚性、低噪音、低摩擦的特性,可做快速位移及获得最佳的循圆精度。

7.本机采用独特的油水分离设计,可将各轴润滑油回收,有效的使润滑油与切削液分离,避免切削液因混合而劣化,影响加工质量。

8.快速、简单、可靠及长寿命的刀具交换装置,提供平稳可靠的刀具交换。独特的刀具交换装置设计,先进的凸轮式驱动机构,任意位置选刀能力,可由PLC软件控制快速达成。换刀机构经过百万次试转测试,符合可靠度要求。快速换刀机构节省切削时间,提高生产效率。凸轮驱动的刀库能确保高精度旋转,使用重型刀具时亦能平稳运转。

9.主轴采用机密级斜角滚珠轴承高速高精密,采用大马力主轴马达。如需配合更高扭力输出时,可选择高扭力型马达(选择配备)。主轴以高扭力之齿型皮带传动,不打滑,并可大幅减低传动噪音及热量产生。主轴利用G-TECH GT-5052A动态平衡校正设备,在线直接校正主轴动态平衡,使主轴在高速转动时避免产生共振现象,确保最佳的加工精度。采用精密陶瓷轴承的主轴设计,可达12,000rpm,供客户高速切削使用(选择配备)

10.使用高强韧四瓣爪拉刀,接触面大,抓刀力强,刀柄拉钉损耗小,寿命长。

11.独特且经济的主轴油冷系统设计,能将主轴高速运转产生的热源带走,降低主轴因高速运转产生热能,确保主轴精度,延长主轴使用寿命。

12.电气箱采用后挂设计,节省占地空间,使有限的空间,获得最大的运用。

13.为确保整机质量,主要外购零部件均采用世界名牌厂家产品。
