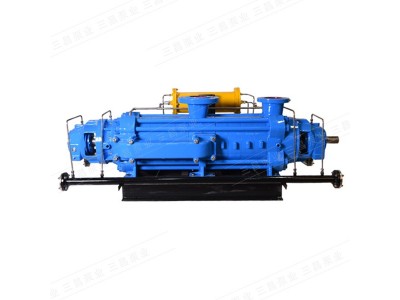

D型卧式多级柴油离心泵概述
D型卧式多级柴油离心泵系分段式单吸多级离心泵。具有效率高、性能范围广、运行平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
D型卧式多级柴油离心泵的性能参数
流量Qmax=850m3/h
扬程Hmax=900m
运行转速nmax=2950rpm
运行温度t≤102℃
D型卧式多级柴油离心泵型号说明
例如：
D 25 - 50 X 8
D-卧式多级离心泵
25-泵的设计点流量是25m³/h
50-泵的设计点扬程是50m
8-泵的级数为8级
D型卧式多级柴油离心泵适用范围
1、市政排水、高层建筑供水。
2、工业排水、增压排水，循环输水，管道输水或其他介质。
3、农业灌溉、山地提水。
4、消防供水、稳压供水。
5、冲刷、冲洗设备用水。
D型卧式多级柴油离心泵结构说明
1、整体结构多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
2、主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
3、叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
4、密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
5、平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
6、轴承为滚动轴承，采用国优（哈瓦洛）品牌。
D型卧式多级柴油离心泵性能参数
流量：6.3-300m3/h;
扬程：13-650m;
功率：2.2-400KW;
转速：1450-2950r/min;
口径：φ50-φ200;
温度范围：≤105℃;
工作压力：≤3.0Mpa。
D型卧式多级柴油离心泵成套范围
泵、电机、联轴器、防护罩、地脚螺栓、底座。
